Nyomásérték adatgyűjtő: digitális (100mbar – 3000 bar)

Szakterületeink

Nyomásérték adatgyűjtő: digitális (100mbar – 3000 bar)

Digitális  nyomásérték gyűjtő, regiszter. Nyomáshatárok 0-160 bar, 0-600 bar vagy akár egyedi tartomány 100 mbar-3000 bar

Ipari megbízhatóság

Tartós szerkezeti kialakítás és szabványos megoldások a biztonságos működésért.

Testreszabható kialakítás

Az egyedi műszaki igényekhez, gázfajtákhoz és üzemeltetési feltételekhez igazítva.

Leírás

Tudj meg többet a termékről

Adatgyűjtő, logger, naplózó

Nyomásérték adatgyűjtővel digitálisan rögzítheti a nyomáspróba alatt mért nyomásértékeket. Az adatgyűjtőben lévő adatok gyorsan analizáló program segítségével kinyerhetőek (opció).  Az nyomásmérő a következő nyomástartományokban érhető el:

  • 0-160 bar pontosság 0,2% standard (0,1% kérésre)
  • 0-600 bar pontosság 0,2 %  standard (0,1% kérésre)
  • 100 mbar-3000 bar mérési tartomány lehetséges, pontos igényével keressen bennünket.

Rögzítheti és letöltés után archiválhatja a víznyomáspróbán mért nyomásértékeket. Ezzel bizonyíthatja és visszakeresheti az adatokat.

A standard modell adataihoz egy USB  kábelen keresztül PC segítségével lehet hozzáférni. A rendszer Windows operációs rendszeren működik. A számítógépnek minimum 2 USB porttal kell rendelkeznie ( a PC nem a csomag része).

Az adatgyűjtő maximum 60,000 mérést képes rögzíteni (30.000 db a maximum ha a hőmérsékletet is rögzítjük) 1 mp-től egészen 10 órás intervallumonként. Ezt a t1 paraméterben állítjuk be a „Setting Menu” alatt. A mérési hosszt a t2 paraméter határozza meg (általában 120 mp).

Az adatokat egy nem törlődő memóriába mentjük. Az elmentett adatok mindig elérhetőek lesznek, amíg nem kezdünk el új ciklust rögzíteni.  FIGYELEM: új mérési ciklus  = új próbaciklus, tehát az adatokat érdemes letölteni és elmenteni minden tesztelési ciklust követően.  FIGYELEM: az adatgyűjtő összes funkciója elérhető a PC használatos „Quick Analyzer” programból is. Itt a következő funkciókat tudja használni:

  • Az aktuális ciklus státusza
  • Letölthető az összes mért adat
  • Az adatok fájlba menthetőek
  • A nyomásgörbe kirajzolható
  • A nyomásgörbe kinyomtatható
  • Lehetőség van az adatok Microsoft Excel-be történő exportálására
  • A mérés elindítható és megállítható

A szállítandó csomag tartalma:

  • digitális nyomásmérő és adatrögzítő
  • ütésálló szilikon borítás.
  • hordozótáska
  • USB áramellátás(5VDC @700mA)
  • USB kábel
  • CD használati utasítással és USB meghajtóprogrammal

Opcióként rendelhető:

  • MÉRÉSI ADATOK TOVÁBBÍTÁSA  vezeték nélkül (opció)
  • NYOMÁS KAPCSOLÓ TESZT (opció)
  • VÁKUUM kalibráció (opció)
  • Kalibrációs jegyzőkönyv (opció)

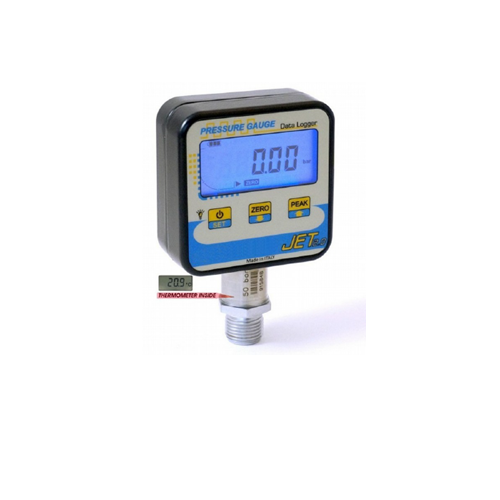

A JET digitális nyomásmérő modern technológiák felhasználásával készül, annak érdekében, hogy magas megbízhatóságot, sokoldalúságot érjünk el megfizethető ár mellet. Fő felhasználási területe az olyan ipari megoldások, ahol a standard 0,2%-os pontosságra van szükség. Igény esetén akár 0,1% pontosságú modellt is tudunk szállítani.

Az egységet teljesen önállóra terveztük. Ezt az önállóságot támogatja a beépített Li-ion újratölthető elem is, amely akár USB kábellel vagy dedikált áramellátással is utánatölthető.

A programozási menüben a gombokkal különböző funkciókat indíthatunk el:

digitális szűrő amely képes stabil módon mérni gyakran változó környezetben is. Változtathatjuk a kijelzett érték felbontását. Állíthatjuk az értékeket akár 1 barosával de akár 5, 10 bar léptetéssel is. A mért értéket kijelezhetjük több mértékegységben:  mbar, bar, kPa, MPa, psi, kg/cm2, mHg, mmHg, mH2O e mH2O.

Kommunikáció USB porton keresztül vagy akár opcionálisan WIFI csatlakozáson keresztül.  Az adatgyűjtő funkciói kifejezetten alkalmasak arra, ha az adatokkal tovább akarunk dolgozni számítógépen.  A szenzor teljes egészében rozsdamentes acélból készült.hogy biztosítsa a hosszú túvú megbízható mérést még gyakran változó környezetben is.

A HŐMÉRSÉKLET (TEMPERATURE) funkció választásával a mrt folyadék hőmérsékletét is ki tudjuk jelezni.

Fő jellemzők:

• Normál méréstartomány 100 mbar  – 3000 bar
• Programozható felbontás, digitális szűrő és adatátviteli sebesség
• ZÉRÓ és CSÚCS (Aktív funkció nyomásban és vákumban is) funkciók
• USB, SOROS port kivezető csatlakozás
• Adatgyűjtés
• Háttér-világítás a kijelzőn
• HŐMÉRSÉKLET mérése
• BILLENTYŰZÁR funkció
• ANALÓG NYOMÁS KIJELZÉS MINDIG AKTÍV (nyomásdiagramm)
• MÉRÉSI ADATOK TOVÁBBÍTÁSA  vezeték nélkül (opció)
• NYOMÁS KAPCSOLÓ TESZT (opció)
• VÁKUUM kalibráció (opció)
